安全性と経済性を追求した 斜面設置型の雪崩予防柵
アンカー式鋼製雪崩予防柵工法
SPARCフェンスSタイプ
SPARCフェンスSタイプを雪斜面に設置したイメージ
工法概要
SPARCフェンスSタイプは、主に斜面に設置して道路や民家を雪崩から守る雪崩予防柵です。積雪時の斜面雪圧をパネル式のワイヤネットと金網、支柱で受け止めて雪崩の発生を防ぎます。
構造
SPARCフェンスSタイプは、支柱、ワイヤネット、ワイヤロープ、金網、ベースプレート、アンカーで構成されています。パネル式のワイヤネット、ワイヤロープ、金網が柔軟に変形することで斜面雪圧を分散し、積雪の移動を抑制します。

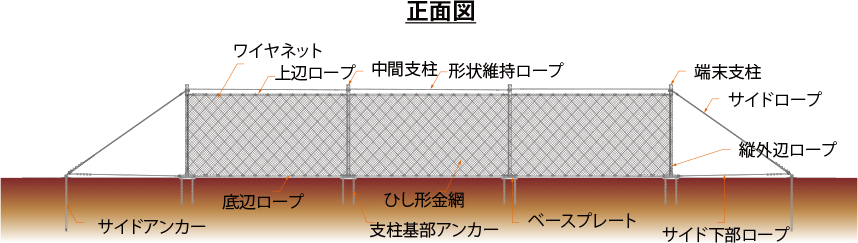

正面図

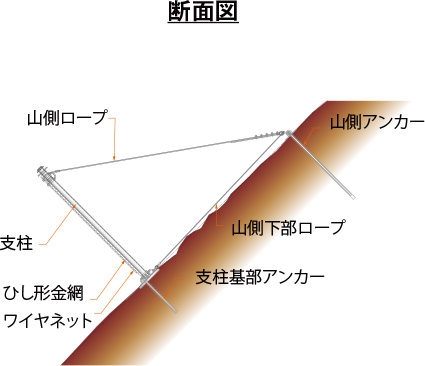

断面図と平面配置図
製品の特長
1

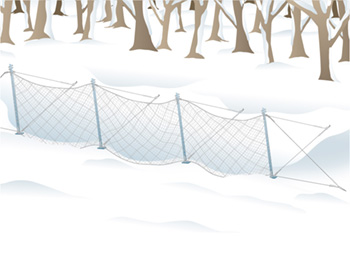

積雪のすり抜け、抜け落ちがない
積雪のすり抜け、抜け落ちがない

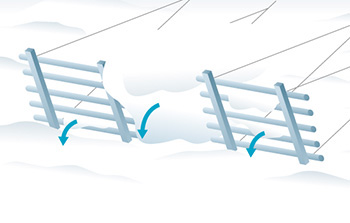

支柱間に金網とワイヤネットを張設した連続構造なため、従来の雪崩予防柵に見られたバーの隙間からの雪のすり抜けや、柵と柵の間からの雪の抜け落ちがありません。対策範囲の雪圧を受け止めて確実に雪崩を予防します。
2
最小限の用地で施工が可能
最小限の用地で施工が可能

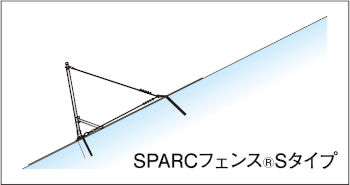

アンカー打設位置が従来工法に比べて柵に近いため、施工範囲を最小限に抑えられます。
3
軽量・シンプル構造

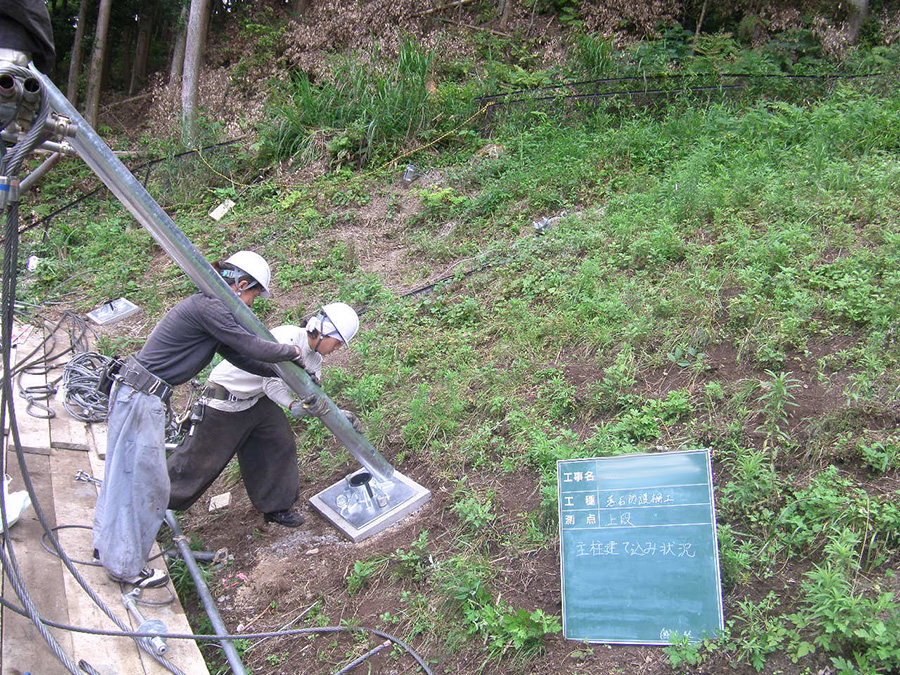

アンカーで地山に係留する構造のため、大掛かりな基礎が不要で、小型の削岩機やボーリングマシンでの削孔が可能です。シンプルな構造で部材が軽量なため、斜面上でも安全かつ容易に設置することができます。人力運搬・人力施工が可能なため、短工期・低コストでの施工を行うことができます。
従来型
4
周囲の景観になじむ
透過性に優れたネット部材により、周囲の景観に違和感なく調和します。
周囲の景観になじむ
